方案名稱：音響喇叭超聲焊接

產品名稱：音響喇叭

構成材料：ABS

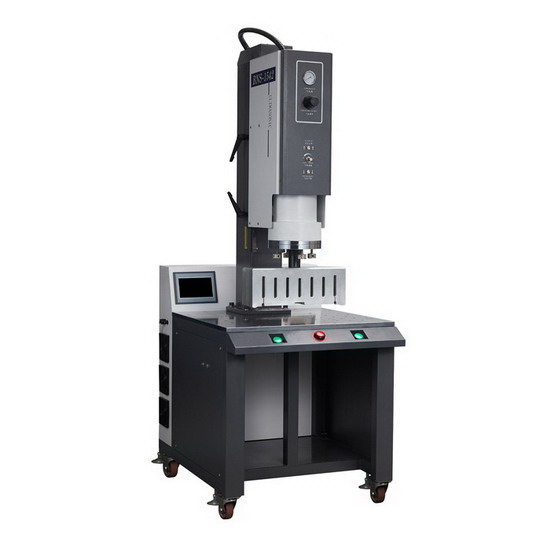

使用機器：必能順15K 4200W超聲波焊接機

具體情況：超聲焊接機利用縱波的波峰位傳遞振幅到塑膠喇叭汪塑上下蓋的縫隙，在加壓的情況下，使上下塑膠蓋接觸部位的分子相互撞擊產生焙化，使接觸位塑料融合，到融合目的。但是實際焊接完成后，喇叭殼體上蓋表面出現超傷痕跡較多，并且需要較長的焊接時間。

難點：

①由于音響喇叭殼體較大，模具所需的體積較大，焊接接觸面為曲面非平面，制作超聲波模具難度高

②超聲焊接時間較長，導致很容易產生超傷，如果減少焊接時間，則會導致焊接效果不理想，不夠牢固。

解決方案：優化模具結構，保持模具頻率穩定同時增大超聲波模具透氣孔位。通過實物超聲結果驗證，標注超傷位置，對模具干涉模殼體位置進行手工刮擦后，配合專用的超聲波包保護膜進行超聲。

驗證結果：適用必能順超聲焊接設備焊接后觀察焊接處基本焊接壓合到位，內部超聲線全部熔接，表面無明顯超傷痕跡，并且能夠正常通過跌落測試。
